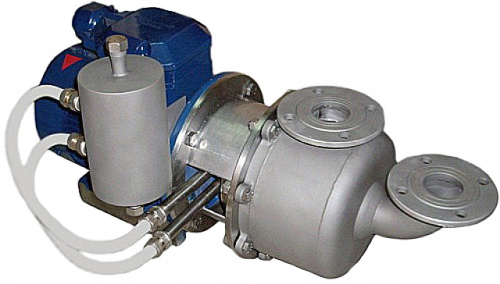

Насос химический моноблочный горизонтальный самовсасывающий ХМс 50/30К5-7,5/2 с дв 7,5 кВт

Описание насоса ХМс 50/30К5-7,5/2 с дв 7,5 кВт

Химический моноблочный самовсасывающий насос ХМс 50/30К5-7,5/2 с дв 7,5 кВт
используется для подъёма и перекачивания из цистерн и ёмкостей химически активных жидкостей.

Технические характеристики

Марка электронасоса	Тип рабочего колеса	Подача,	Напор,м	n,об/мин	Доп.кавит. запас, м	N,кВт	Масса в ОПИ,кг	Масса во ВЗИ,кг
		м3/ч
ХМс 50/30К5-7,5/2	открытое	30-65	32-24	3000	3,2	7,5	72	76

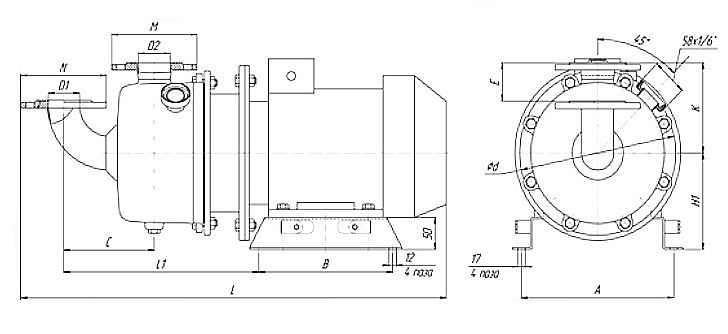

Габаритные и присоединительные размеры насосов ХМс 50/30К5-7,5/2 с дв 7,5 кВт

Рис 1



Табл 1

Марка электронасоса	Размеры, мм
	A	B	d	D1	D2	L*	L1	C	E	H1	K
ХМс 50/30К5-7,5/2	280	220	310	80	50	828	410	180	65	162	165

Перекачиваемая среда:

- плотность не более, кг/м3 - 1850
- температура, град С минус 40…+140
- кинематическая вязкость до 1000 сСт

При необходимости производится доработка конструкции насосов, позволяющая работу со средами от минус 60 ° С до + 280 ° С и с более высокой вязкостью.

Допускается перекачивание загрязненной жидкости.
Проточная часть выполнена из стали 12Х18Н10Т (исполнение «К»)
или стали 10Х17Н13М2Т (исполнение «Е»)
Исполнение присоединительных фланцев по ГОСТ 33259-2015.

Величина утечки через торцовое уплотнение "5" и "55" до 0,03 л/ч..

Насосы выдерживают опрессовку давлением 14 атм. В зависимости от рода перекачиваемой среды применяем торцевые уплотнения различных типов, конструкций и исполнений.
Необходимость поставки в указанном исполнении, а также мощность двигателя и подрезка рабочего колеса "а" или "б", оговаривается при заказе.

Дополнительно насосы могут комплектоваться:
- тележками;
- различными системами защиты (тепловой, от "сухого хода");
- пускозащитной аппаратурой;
- рубашками обогрева и охлаждения.

Назначение и применение

Самовсасывающие насосы ХМс могут комплектоваться взрывозащищёнными электродвигателями, двойными торцевыми уплотнениями химостойкого исполнения фирмы и бачками для затворной жидкости. Насосы ХМс можно использовать для откачивания из танкеров, железнодорожных цистерн и автоцистерн светлых нефтепродуктов (бензин, керосин, дизельное топливо, светлое печное топливо, нефти), темных нефтепродуктов (мазут топочный, флотский), моторное топливо, дистиллятные масла, вакумный газойл, гудрон, битум), густых технических масел. Насосы ХМс могут использоваться на нефтебазах для приема и отгрузки хранящихся продуктов на транспорт (ж/д цистерны, автоцистерны, танкеры и пр.) или в нефтепровод.

Насосы ХМс создают воздушный вакуум во всасывающей магистрали до 8 метров вод.ст. Подъем и перекачивание из цистерн и ёмкостей химически активных жидкостей:
- кислот;
- щелочей (едкого натра, едкого калия, известкового молока),
- моющих средств,
- глицерина,
- дезинфицирующих растворов,
- мисцеллы,
- лаков,
- растворителей (ацетона, толуола, уайт-спирита),
- спиртов (бензилового, древесного, изопропилового, метилового),
- анилина, ацетилена, бензола, декстрина, калия ацетата, натрия ацетата, этиламина,
- нитроглицерина, марганцовки, аммиака, нашатырного спирта, формалина, хлороформа, перекиси водорода, крови и т. д.
Надежные, высокоэффективные (высокий КПД) насосы.

Комплект поставки

Насос - 1
Паспорт -1
Инструкция по эксплуатации -1


В зависимости от заказа, насос может быть изготовлен с уплотнением вала следующих видов:
- двойным торцовым уплотнением;
- одинарное торцевое уплотнение;

Чтобы узнать окончательную цену продукции, необходимо оставить заявку.
Стоимость заказа рассчитывается индивидуально, исходя из объема и условий доставки.


Гидравлическая характеристика насоса ХМс 50/30К5-7,5/2 с дв 7,5 кВт
Рис. 2


Гарантийные обязательства

Гарантийный срок эксплуатации насоса в течение 12 месяцев со дня отгрузки с предприятия-изготовителя при гарантийной наработке не более 3000 ч для химически активных жидкостей и не более 6000 для нейтральных жидкостей.

Износ деталей уплотнения вала не является причиной рекламации.

Условное обозначение:
ХМс 50/30К5-7,5/2-У2,
где:
Х - насос химический горизонтальный консольный
М - моноблочное исполнение
С -самовсасывающий;
50 - производительность, м. куб. час;
30 - напор, м. водяного столба;
К - материал проточной части (К -Хромоникелевая сталь 12Х18Н9ТЛ)

5 - торцовое уплотнение вала;
7,5 – мощность эл. Двигателя, кВт;
2 – 3000 об мин;
У2 - климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.
