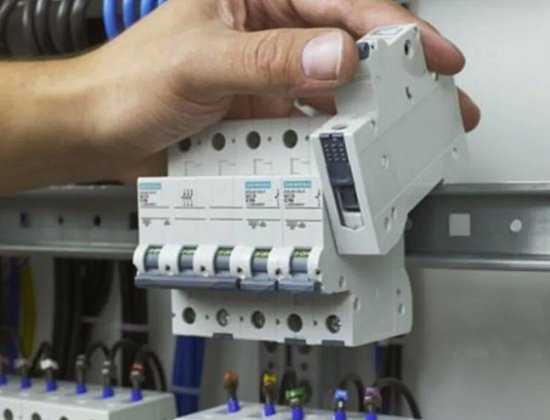

Неисправности модульных автоматов: диагностика и критерии замены

Что делать при неисправности модульного автоматического выключателя: диагностика и ремонт

Модульный автоматический выключатель — коммутационный аппарат, который защищает цепь от перегрузок и коротких замыканий. Когда он выходит из строя, последствия затрагивают не только конкретную линию, но и оборудование, подключённое к ней — от насосных станций до приводов, где частотный преобразователь управляет скоростью вращения электродвигателя.

Типичные отказы и методы проверки

Если автомат не взводится в положение «Вкл», вероятны две причины. Первая — механический износ пружинного механизма расцепителя после многократных циклов коммутации. Вторая — сваривание контактов из-за токов короткого замыкания, превышающих отключающую способность аппарата. В обоих случаях ремонт нецелесообразен: модульные автоматы не предназначены для разборки, а вскрытие корпуса нарушает заявленные характеристики. Аппарат подлежит замене.

Ложные срабатывания под нагрузкой — наиболее частая жалоба. Прежде чем списывать автомат, нужно проверить фактический ток в цепи токоизмерительными клещами. Если нагрузка превышает номинал — проблема в перегрузке линии. Частый сценарий: к линии подключён электродвигатель с пусковым током в 6–8 раз выше номинального, а аппарат выбран по рабочему току без учёта пускового режима. В таких случаях применяют автоматы с характеристикой D или устанавливают устройство плавного пуска, снижающее пиковый ток.

Тепловой расцепитель может ложно срабатывать при нагреве из-за плохого контакта в клеммной колодке. Затяжка винтов с недостаточным моментом приводит к росту переходного сопротивления, локальному перегреву и передаче тепла на биметаллическую пластину. Проверка выполняется тепловизором: рабочая температура клемм не должна превышать 65 градусов при номинальной нагрузке. При перегреве клеммы подтягивают динамометрической отвёрткой с усилием 2–3 Нм согласно паспорту аппарата.

Отказ электромагнитного расцепителя — наиболее опасная неисправность. При коротком замыкании автомат не отключается, и ток идёт через линию до срабатывания вышестоящей защиты. Проверка проводится на испытательном стенде: через аппарат пропускают ток, равный десятикратному номиналу для характеристики C и четырнадцатикратному для D. Если расцепитель не сработал — автомат заменяют немедленно.
