Описание линейного насоса ЛМ 32-5/28
Агрегат
ЛМ 32-5/28 относится к центробежным консольным агрегатам с приводом фланцевого двигателя с удлиненным концом вала
или удлинителем. Насосы достаточно мощные, позволяют производить перекачивание пресной, технической воды и/или других жидкостей,
сходных по плотности с водой, рН=6-9, с содержанием твердых включений не более 0,1% по объему и размером более 0,2 мм.
Насосы ЛМ 32-5/28 предназначены для работы в стационарных условиях для перекачивания чистой воды производственно-технического
назначения (кроме морской) с температурой перекачиваемой жидкости в диапазоне от 0 до +85°С при комплектации
сальниковым уплотнением и от 0 до +140°С при комплектации торцовым уплотнением вала.
Насосы, входящие в состав агрегата, относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 (соответствует ISO международному стандарту ISO 2858-75 "Насосы центробежные с осевым входом (номинальное давление 16 бар).
и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69 (ИСПОЛНЕНИЯ ДЛЯ РАЗЛИЧНЫХ КЛИМАТИЧЕСКИХ РАЙОНОВ).
Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.
Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007.
- ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров
- ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III
- ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I
- Присоединительные размеры фланцев по ГОСТ 12815-80
Применение центробежного насоса ЛМ 32-5/28
Агрегат ЛМ 32-5/28 применяются как в быту, так и промышленности для перекачки горячей/холодной воды, технических жидкостей
по свойствам схожими с водой. в качестве повысительных и циркуляционных.
Примеры применения линейного центробежного насоса ЛМ:
- В системах отопления на предприятиях ЖКХ и не только (разогретую вода гоняется по системе несколько раз, а после остывания отправляется на подогрев в котел – результатом будет экономия на отоплении);
- для поддержания давления в системах водоснабжения (например, для увеличения напора холодной и горячей воды на верхних этажах в многоэтажках);
- на производстве для перемешивания в больших резервуарах, где нет возможности установить перемешивающий механизм;
- также линейный моноблочный насос служит для фильтрации (многократная прогонка через фильтры);
- в пищевой промышленности для последовательной подачи компонентов и их дальнейшего перемешивания.
Конструкция вертикального насоса ЛМ 32-5/28
Агрегат ЛМ 32-5/28 состоит из центробежного насоса и фланцевого асинхронного электродвигателя с удлиненным
концом вала. Электронасос может собираться на фланцевом электродвигателе со стандартным концом вала.
В этом случае на конец вала электродвигателя устанавливается съемный удлинитель.
Подвод и отвод перекачиваемой жидкости - радиальный. Корпус насоса ЛМ 32-5/28 спиральный, всасывающий и напорный патрубки
которого расположены в «линию».
Насос ЛМ 32-5/28 крепится к фланцу электродвигателя через фонарь.
Электронасосы ЛМ 32-5/28 монтируются на трубопроводе. Вес насоса и положение
его центра тяжести позволяют произвести монтаж электронасоса любого типоразмера непосредственно на трубопроводе.
Электронасос ЛМ может также крепиться на фундаменте с установкой опорной крышки на фундамент.
Подвод и отвод перекачиваемой жидкости радиальный. Всасывающий и напорный
патрубки насоса расположены в линию под углом 90º к продольной оси насоса.
Проточная часть насоса состоит из корпуса насоса, прикрепленного к фланцу
фонаря, крышки корпуса, являющегося корпусом сальника, и закрытого рабочего колеса.
Уплотнение вала – одинарное торцовое или мягкий сальник. Для предотвращения износа вала под уплотнением на валу имеется защитная втулка.
Направление вращения ротора – по часовой стрелке, если смотреть со стороны электродвигателя (проверяется пробным пуском).
Направление вращения ротора и движение потока жидкости указаны стрелками на корпусе насоса. Перед эксплуатацией насос должен быть заземлен.
Корпус насоса, крышка корпуса, фонарь и защитная втулка выполняются из серого чугуна
(CЧ 20), рабочее колесо для насосов ЛМ32-3,15/5 и ЛМ32-6,3/20 из алюминиевого сплава АК12 (ГОСТ 1583–93), для остальных – из серого чугуна.
Не допускается протечка перекачиваемой жидкости в местах уплотнения неподвижных соединений.
Запрещается запуск насоса "всухую" без предварительного заполнения его
перекачиваемой жидкостью. Уровень жидкости должен быть выше камеры торцового уплотнения.
Не допускается работа насоса без обратного клапана на напорном трубопроводе при наличии на линии нагнетания статического давления,
вызывающего образование обратного потока в насосе при его остановке.
При установке насоса выше уровня жидкости на всасывающем трубопроводе должен устанавливаться приемный (обратный) клапан.
Монтаж электронасосов ЛМ50-16/12,5, ЛМ65-25/32, ЛМ80-50/32, ЛМ32-6,3/20
осуществляется в вертикальном положении, электронасосов ЛМ32-3,15/5 и ЛМ32-3,15/12,5 – в вертикальном и горизонтальном положении.
Благодаря компенсационной камере исключаются возможные протечки, а передние и задние уплотнительные элементы обеспечивают надежную защиту внутренних и внешних протечек.
Преимущества моноблочного насоса ЛМ 32-5/28
Зачастую покупатели отдают предпочтение консольным насосам ввиду того, что они надежны и функциональны.
К преимуществам можно отнести также:
- небольшой размер;
- корпус имеет опоры, которые позволяют произвести демонтаж конструкции без отсоединения трубопровода;
- сальниковые набивки производятся из современных материалов и позволяют осуществить обслуживание агрегата без
- специализированной помощи.
- По заказу потребителей насосы могут поставляться в малошумном исполнении.
Способ монтажа насоса ЛМ 32-5/28
Рис 2
Срок службы ЛМ 32-5/28
Гарантийный срок службы – 15 мес. со дня ввода электронасоса в эксплуатацию
(считается по ГОСТ 22352–77), но не позднее 6 мес. со дня получения для действующих
и 9 мес. для строящихся предприятий.
При соблюдении условий хранения, транспортирования и эксплуатации срок службы электронасоса – 7 лет.
Комплект поставки насоса насоса ЛМ 32-5/28
· Насос в сборе с двигателем
· Паспорт, и инструкция по монтажу и эксплуатации.
Примечание:
- Возможна поставка дополнительного комплекта запасных частей за отдельную плату
- Возможно изготовление рабочих колес из нержавеющих сталей

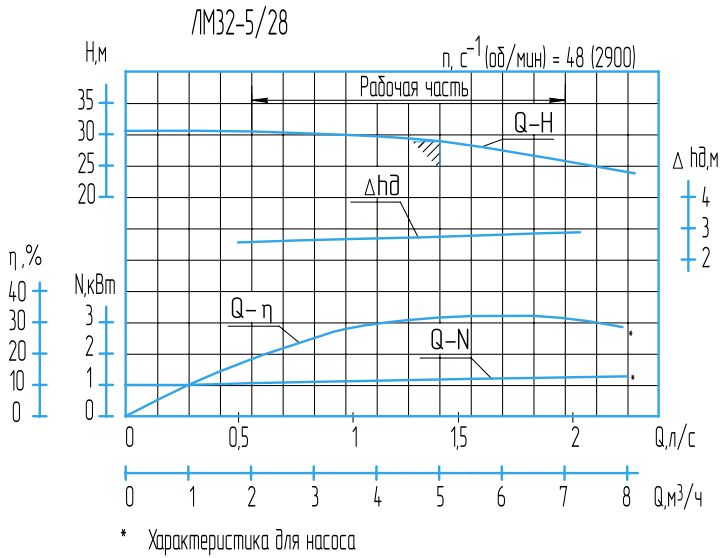

Гидравлическая характеристика насоса ЛМ 32-5/28
Рис. 3
Расшифровка обозначения: Насос ЛМ 32-5/28-5 У3
ЛМ - тип насоса линейный, моноблочный;
32 - диаметр входного и выходного патрубков, мм;
5- подача, м. куб/ч;
28 - напор, м;
5 - условное обозначение типа уплотнения вала (С – одинарное сальниковое;
5 – одинарное торцовое);
У - климатическое исполнение
3 - категория размещения при эксплуатации по ГОСТ 15150–69.
