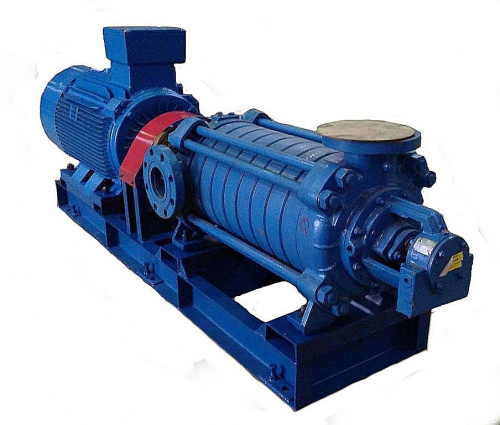

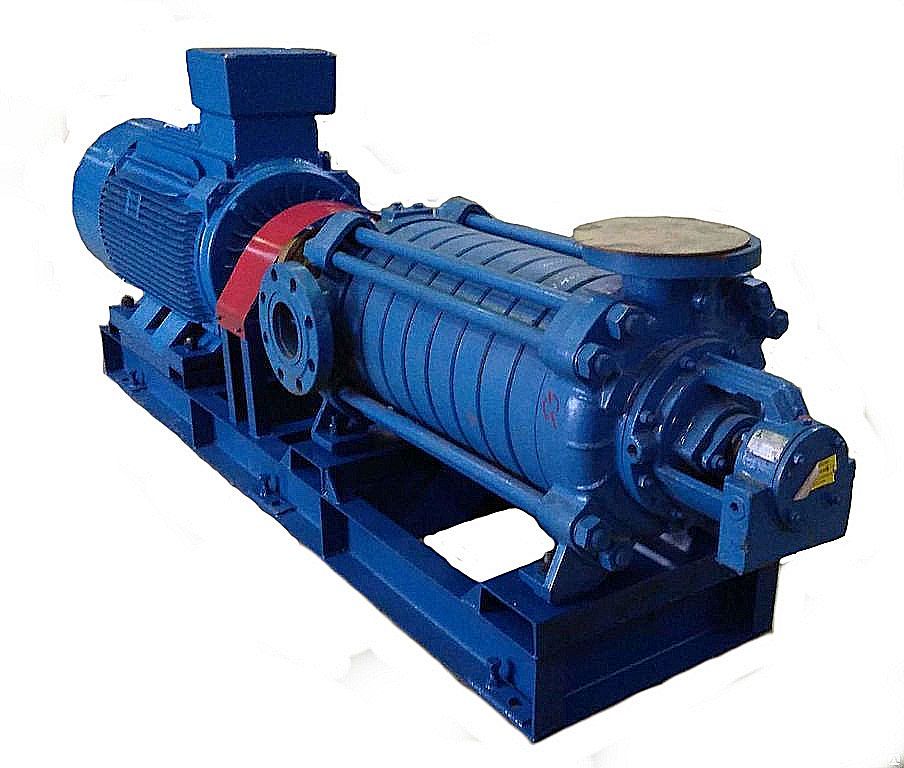

Насос ЦНСГ 13-175 с дв 18,5 кВт

Описание насоса ЦНСГ 13-175 + Двигатель 18,5х3

Насос ЦНСГ 13-175 + Двигатель 18,5х3 по конструкции является центробежным горизонтальным многоступенчатым секционным.

Сфера применения насосов ЦНС г

Жилищно-коммунальное хозяйство:

• горячее водоснабжение; холодное водоснабжение
• подача теплоносителя в сетях отопления;
• ЦНСг используют как питательный насос для парового котла.

Промышленное использование:

• циркуляция горячей воды в технологических производственных процессах;
• составная часть оснащения котлов небольших теплоэлектростанций;
• перекачка конденсата на теплоэнергетических предприятиях.

Насосы ЦНС (ЦНСГ, ЦНСМ, ЦНСН, ЦНСП)

В насосах типа ЦНС поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу в одном корпусе. Корпус насоса состоит из отдельных секций. Количество секций равняется числу рабочих колес минус единица, так как одно из колес расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя производительности.

Насосы типа ЦНС по конструкции и области применения разделяются на следующие группы:

Насосы ЦНС, предназначенные для перекачивания воды с водородным показателем pH 7-8,5, температурой до +45°С, массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах холодного водоснабжения промышленных, административных и жилых объектов; в системах водоотлива каменноугольных шахт; в системах подачи воды в нефтеносные пласты.

Насосы ЦНСг, предназначены для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +105°С, массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах горячего водоснабжения промышленных, административных и жилых объектов.

Центробежные насосы ЦНС, конструктивные отличия

Фундаментная рама служит основой для установки горизонтального центробежного насоса и электродвигателя, которые соединяются при помощи упругой муфты (тип: втулочно-пальцевая). Разновидность насоса — многоступенчатый, собирается из нескольких секций. Принцип расположения рабочих колес — односторонний.

Последовательность компоновки основных узлов: всасывающий корпус, несколько секций с рабочими колесами, нагнетательный корпус. Количество рабочих колес всегда больше числа секций на единицу, так как еще одно колесо находится в крышке корпуса. Одинаковые модели насосных агрегатов имеют отличия по конструкции всасывающего корпуса, в котором может быть установлена либо проставка, либо корпус шнека. Каждая секция с направляющим аппаратом внутри при помощи шпилек присоединяется к корпусам или соседним секциям. Функцию уплотнений стыков выполняют резиновые кольца.

Размещение патрубков относительно друг друга выполнено под прямым углом: всасывающий патрубок находится на горизонтальной оси насоса, а напорный — в вертикальной плоскости.

Насосы типа 1ЦНСг имеют сальниковые уплотнения вала. Для подвода к ним охлаждающей жидкости на корпусах расположены штуцера.

Особенности эксплуатации насосов ЦНСг

Эксплуатацию питательного насоса ЦНСг необходимо осуществлять, учитывая следующие требования:

• агрегат устанавливают на массивной фундаментной плите;
• на дополнительных опорах закрепляют также и трубопроводы, которые должны иметь компенсаторы температуры;
• при расчетных напорах более 100 м обязательно выполняют разгрузку, присоединяя разгрузочную камеру;
• подключение электропитания производят при помощи пускозащитной аппаратуры.

Основные преимущества насосов ЦНС

1. Создания насосных установок ЦНС происходит при помощи высокотехнологичного моделирования при помощи компьютера. Использование таких технологий влияет на уменьшение виброактивности и приводит характеристики в полную оптимизацию.
2. Выполнение практически всех моделей из высокопрочной стали позволяет избежать ремонтной ситуации при воздействии на насос механически.
3. Благодаря высокой производительности агрегат выполняет все возложенные на него задачи. Увеличению производительности способствуют специальные наплавки, которые так же увеличивают антикоррозионные свойства.
4. Устойчивые к износу наплавки также устанавливают на уплотнительные компоненты. Это положительно сказывается на сроке службы агрегата и уменьшает вероятность неожиданного ремонта.
5. Воздействие осевых сил компенсируют выполнением на рабочих колесах специальных разгрузочных отверстий;
6. Чтобы обеспечить работу в условиях жестких требований к кавитационному запасу, каждая модель насоса выпускается в двух исполнениях;
7. Использование в составе сальниковой набивки терморасширенного графита упрощает ремонт насосной части;
8. Цена насосов ЦНСг существенно ниже их ближайших импортных аналогов.
9. Минимальные сроки поставки, часто купить насос ЦНСг можно из наличия.

Расшифровка насоса ЦНС

Пример:

1 ЦНС г т 13 – 210 УХЛ4

1 - первая модификация насоса

ЦНС – центробежный насос секционный

Модификация:
без буквы – для холодной воды (до +45°С)
«г» – для горячей воды (до +105°С)
«м» – для турбинного масла
«н» – для нефти
«п» – для горячей и холодной воды в системах небольшой производительности

Тип уплотнения:
без буквы – сальниковое
«т» – торцовое

13 – номинальная подача, м³/час

210 – номинальный напор, м

УХЛ4 - климатическое исполнение и категория размещения

Агрегаты могут работать в сейсмически активных районах с угрозой до 8 баллов (шкала MSK-84).

ГОСТ

•
  ГОСТ 10407-88. Насосы центробежные многоступенчатые секционные. Типы и основные параметры



•
  ГОСТ 22337-77. Насосы центробежные питательные. Основные параметры



•
  ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров



•
  ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III



•
  ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I
