Описание двигателей серии 4ВР
Асинхронные взрывозащищенные электродвигатели серии 4ВР предназначены для привода механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIA, IIB, IIС, по ГОСТ Р 51330.11 и группам воспламеняемости Т1, Т2, Т3 и Т4 по ГОСТ Р 51330.5.
Область применения электродвигателей во взрывоопасных зонах – в соответствии с главой 7.3 ПУЭ-7 и ГОСТ Р 51330.13. Взрывобезопасность обеспечивается взрывозащитой вида « d » – взрывонепроницаемая оболочка» по ГОСТ Р 51330.1. Знак «х» в обозначении маркировки означает, что при установке электродвигателя (кроме случая трубной подводки кабелей) должны быть предусмотрены дополнительные меры по закреплению кабелей, предотвращающие растягивающие усилия, скручивание и выдергивание кабелей из кабельных вводов.
Электродвигатели асинхронные взрывозащищённые 4ВР изготавливаются с исполнением (маркировкой) по взрывозащите 1ExdellBT4 по ГОСТ Р 51330.1. Окружающая среда – взрывоопасная с содержанием взрывоопасной пыли, газов или паров, категорий IIА или IIВ, температурой воспламенения Т4.
Установочно-присоединительные размеры взрывозащищённых электродвигателей 4ВР соответствуют установочно-присоединительным размерам электродвигателей ВА, АИМ, АИММ АИР, АИРМ и АД соответствующих габаритов.
Двигатели предназначены для эксплуатации в районах с умеренным климатом (У) категории размещения 2, 3, 5 по ГОСТ 15150-69.
Двигатели предназначены для эксплуатации на высоте не более 1000 м.
Номинальный режим работы – продолжительный (S1) по ГОСТ 183-74.
Степень защиты – IP54 по ГОСТ 17494-87.
Способ охлаждения двигателей – ICA0141 по ГОСТ 20459-87
Конструктивное исполнение по способу монтажа по ГОСТ 2479:
- IM1081 – на лапах без фланца с одним концом цилиндрического вала
- IM1082 – на лапах без фланца с двумя концами цилиндрического вала
- IM2081 – на лапах с фланцем с одним концом цилиндрического вала
- IM2082 – на лапах с фланцем с двумя концами цилиндрического вала
- IM3081 – с фланцем без лап с одним концом цилиндрического вала
- IM3082 – с фланцем без лап с двумя концами цилиндрического вала.
Электродвигатель 4ВР 100 L4 IM1081 цена за шт:
Стоимость продукции рассчитывается индивидуально, исходя из объема, условий заказа.
Чтобы узнать окончательную цену, необходимо оставить заявку.
Наличие на складе носит справочный характер и может изменяться (реализация,
поступление). Мы работаем более чем с 500 складами по всей России и стараемся
поддерживать данную информацию в актуальном состоянии.
Габаритно-присоединительные размеры
D (d1) |
28
|
E (l1) |
60
|
N (d25) |
180
|
B (l10) |
140
|
A (b10) |
160
|
H (h) |
100
|
HD (h31) |
246
|
L (l30) |
391
|
Характеристики электродвигателя 4ВР 100 L4 IM1081
Основные характеристики
Стандарт исполнения |
ГОСТ
|
Тип двигателя |
асинхронный
|
Вид ротора |
короткозамкнутый
|
Класс взрывозащиты |
взрывозащищенный
|
Количество фаз |
трёхфазный
|
Технические характеристики
Мощность, кВт |
4
|
Частота вращения, об/мин |
1500
|
Монтажное исполнение |
IM1001;IM1081;IM2001;IM2081;IM3001;IM3081
|
Электрические характеристики
КПД, % |
85
|
Коэффициент мощности, Cos ? |
0,84
|
Рабочее напряжение, В |
220
380
|
Номинальный ток, А |
8,8
|
Частота тока, Гц |
50
|
Кратность пускового тока к номинальному (Iп/Iн) |
7
|
Кратность пускового момента к номинальному (Мп/Мн) |
2,1
|
Кратность максимального момента к номинальному (Мmax/Мн) |
2,4
|
Эксплуатационные характеристики
Климатическое исполнение |
У1;У2;У5;УЗ;УХЛ1;УХЛ2
|
Вес, кг |
29
|
Наиболее близкие замены 4ВР 100 L4 IM1081
Фото |
Наименование |
Наличие |
Цена за шт с НДС |
Отличия |
|
|
Характеристики
| Прочие |
| Мощность электродвигателя, кВт |
4 |
|
| КПД, % |
85 |
|
| Частота вращения, об/мин |
1500 |
|
| Количество фаз |
трёхфазный |
|
| Вес, кг |
29 |
|
| Вид ротора |
короткозамкнутый |
|
| Класс взрывозащиты |
взрывозащищенный |
|
| Климатическое исполнение |
У1;У2;У5;УЗ;УХЛ1;УХЛ2 |
|
| Коэффициент мощности, Cos φ |
0.84 |
|
| Кратность максимального момента к номинальному (Мmax/Мн) |
2.4 |
|
| Кратность пускового момента к номинальному (Мп/Мн) |
2.1 |
|
| Кратность пускового тока к номинальному (Iп/Iн) |
7 |
|
| Монтажное исполнение |
IM1001;IM1081;IM2001;IM2081;IM3001;IM3081 |
|
| Номинальный ток, А |
8.8 |
|
| Рабочее напряжение, В |
220; 380; |
|
| Стандарт исполнения |
ГОСТ |
|
| Тип двигателя |
асинхронный |
|
| Частота тока, Гц |
50 |
|
| Артикул |
1130852-00001 |
|
| Доставка |
Завтра |
|
| Самовывоз |
Сегодня |
|

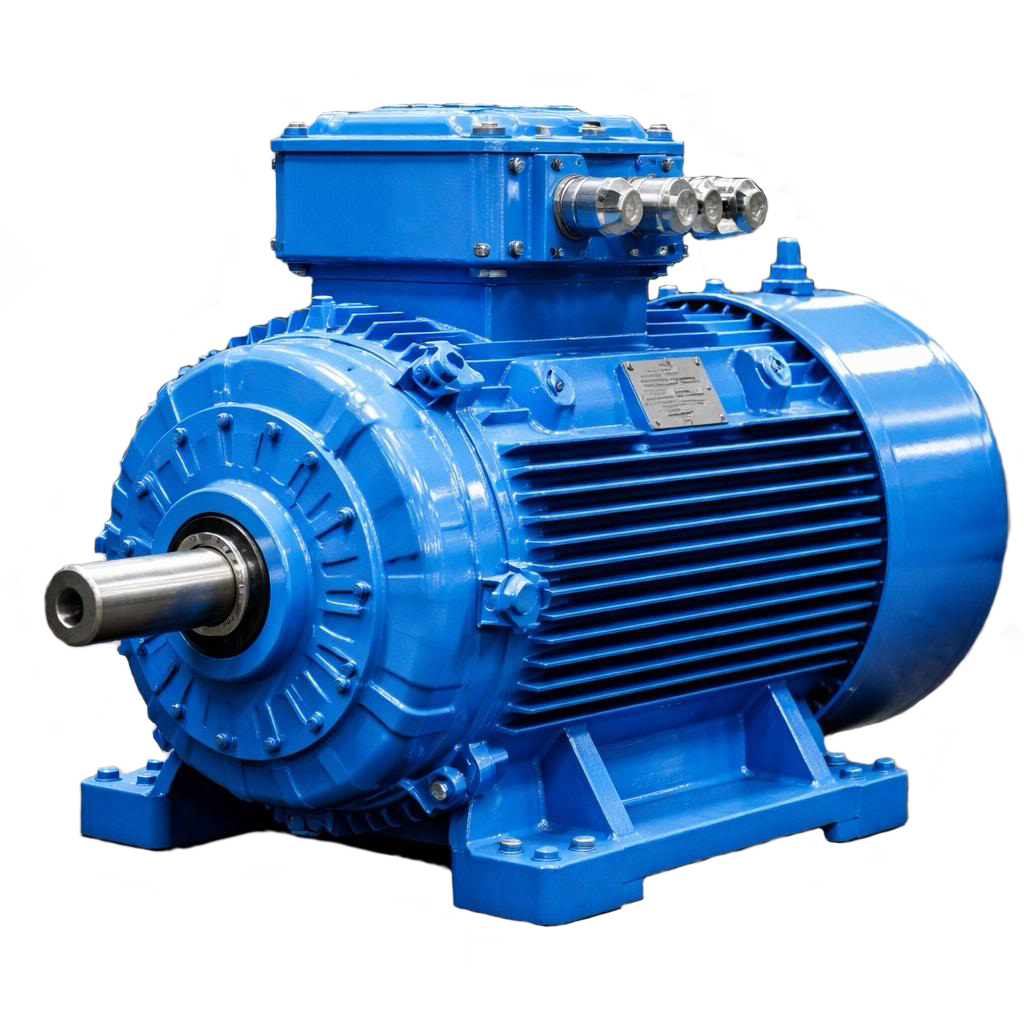

Электродвигатель 4ВР 100 L4 IM1081
