Насос К 100-65-250а

Описание товара

Насосы К 100-65-250а - центробежные, одностороннего входа, горизонтальные,
консольные насосы с электроприводом, в качестве которых применяются трехфазные электродвигатели.

К 100-65-250а - центробежные насосы, используемые в общегородских и промышленных системах водоснабжения,
для перекачивания технической воды и жидкостей, сходных с водой по свойствам (химической
активности, плотности и вязкости).

Консольные насосы промышленного типа относятся к центробежному динамическому насосному оборудованию, изделиям вида I
(восстанавливаемые) по ГОСТ 27.003-90.

Насосы К 100-65-250а перекачивают воду и другие, сходные с водой, жидкости со следующими параметрами:
- температура от минус 10°C (263К) до плюс 150°C (378К);
- значение pH (водородный показатель) от 6 до 9;
- количество взвешенных частиц не больше 1% по массе;
- размер частиц максимальный 0,2 мм.

Конструктивное устройство

Электронасосный агрегат К 100-65-250а состоит из центробежного, одноступенчатого,
консольного насоса К 100-65-250а, асинхронного двигателя, муфты, защитного
кожуха. Приводной электродвигатель и насос связываются между собой
втулочно-пальцевой муфтой, закрытой защитным кожухом. Сагрегатировнные на
раме насос и двигатель устанавливают на фундаменте. Муфта обеспечивает
передачу крутящего момента от приводного двигателя к насосу.

В составе насоса - корпус, центробежное рабочее колесо с осевым подводом
воды, сальниковое или торцовое уплотнение. Корпус - чугунная отливка со
спирально-кольцевым отводом, входным и выходным патрубком, лапами. Корпус
закрепляется на фланце кронштейна. Патрубок на входе расположен по оси
вращения. Выходной патрубок находится в одной плоскости с осью вращения и
направлен вертикально вверх. Рабочее колесо насоса К 100-65-250а закрытого
типа.

Опорами вала насоса являются два радиально–упорных подшипника, расположенные в кронштейне.
Проточные детали насоса изготовлены из чугуна.
Уплотнение вала насоса сальниковое "С"; (торцовое "т") с подводом затворной жидкости.
Расход затворной жидкости не более 0,01 м³/час, температура жидкости +5 ... +35°C.
Внешняя утечка воды через сальник: 0,5 ... 2 л/час, через торцовое уплотнение
до 0,03 л/час.

Патрубки консольного насоса К 100-65-250а фланцевые: на всасывании Ду-100,
Ру-10, напорный Ду-65, Ру-10. Диаметр рабочего колеса 200 мм.

Насосы, входящие в состав агрегата, относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 (соответствует ISO международному стандарту ISO 2858-75 "Насосы центробежные с осевым входом (номинальное давление 16 бар).

и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69 (ИСПОЛНЕНИЯ ДЛЯ РАЗЛИЧНЫХ КЛИМАТИЧЕСКИХ РАЙОНОВ).

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007.

- ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров

- ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III

- ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I

- Присоединительные размеры фланцев по ГОСТ 12815-80

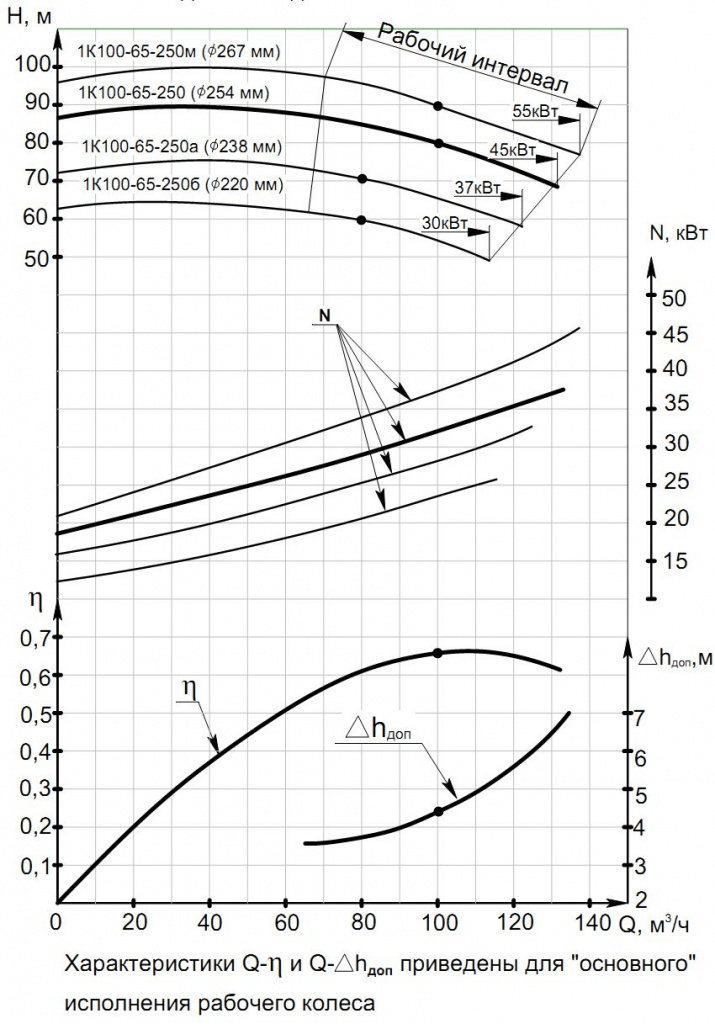

Гидравлическая характеристика насоса К 100-65-250а

graf khar new K100-65-250.jpg

Условные обозначения

Насос К 100-65-250a СД У3

К - консольный

100 - диаметр всасывающего патрубка, мм.

65 – диаметр нагнетательного патрубка, мм.

250 – диаметр рабочего колеса, мм.

а, б – обточка рабочего колеса,

С - одинарное сальниковое уплотнение;

СД – двойное сальниковое уплотнение;

5 - Одинарное торцовое уплотнение

Характеристики

Прочие
Производительность, м3/ч	80
Напор, м	70
Мощность электродвигателя, кВт	без двигателя
Кавитационный запас (не более), м	4.5
КПД, %	67
Масса насоса, кг	95
Тип уплотнения	сальник, торец
Утечка через уплотнение, л/ч	сальник до 2,0 ; торец до 0,03
Длина насосного агрегата (L), мм	625
Ширина агрегата (B), мм	568
Высота агрегата (H), мм	500
Марка электродвигателя	без двигателя; без рамы;
Частота вращения, об/мин	3000
Частота сети, Гц	50
Степень защиты (IP)	55
Советский аналог	4К-6
Зарубежный аналог	Grundfos NK 50-200/219
Направление вращения ротора	правое
Вид насоса	центробежный
Гарантия	12 месяцев
Диаметр всасывающего патрубка, мм	100
Диаметр напорного патрубка, мм	65
Комплект поставки	Насос, Соединительная муфта, Фундаментная плита из профиля, Паспорт, Руководство по эксплуатации, Возможна поставка комплекта запасных частей за отдельную плату.
Максимальное содержание тв. веществ, г/м3	1.0
Материал вала	Сталь 35-3ГП
Материал корпуса	СЧ-20
Материал подшипника	СЧ-20
Материал рабочего колеса	СЧ-20
Место установки	поверхностный
Монтажный признак	консольный
Назначение насоса	водяной / ГВС / пожарный / промышленный / садовый / циркуляционный
Область применения	водоснабжение / котельная / отопление / системы водоснабжения и теплоснабжения жилых и хозяйственных объектов
Перекачиваемая среда	вода горячая; вода техническая; чистая вода;
Производитель	АО ГМС Ливгидромаш
Расположение насоса	горизонтальный
Среднее время восстановления, ч, не более	86
Средний ресурс до капитального ремонта, ч, не менее	32000
Средняя наработка на отказ, ч, не менее	6000
Страна бренда	Россия
Температура перекачиваемой жидкости, °C	150
Тип насоса	динамический
Тип подвода жидкости	односторонний
Число рабочих органов	одноступенчатый
Артикул	НК00494
Доставка	Завтра
Самовывоз	Сегодня
Уплотнение	Торец
Элемент каталога	Насос К 100-65-250а
