Описание товара
Описание насоса КМ 80-50-200a
Консольно-моноблочный насос КМ 80-50-200a используется для перекачивания преимущественно чистой воды различной температуры нагрева:
максимально до 140 ºС.
Центробежные насосы КМ способны подавать прочие жидкости, имеющие сходные с водой показатели (исключая морскую воду):
- кислотность рН среды 6-9;
- наличие твердых частиц размерами до 0,2 мм и
- удельным содержанием в общей массе жидкости в пределах 1%.
- для перекачивания чистой воды (холодной, горячей до 140°С) в системах водоснабжения структур ЖКХ, муниципальных водоканалов
- для обеспечения дополнительной циркуляции в системах водо- теплоснабжения жилых и хозяйственных объектов
- в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие
и металлургические отрасли
- для обеспечения водой садоводческих и дачных посёлков
- в системах пожаротушения жилых и гражданских объектов
- на объектах теплоэнергетики – для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды.
Электронасосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.
Габаритные и присоединительные размеры насосов КМ 80-50-200a
Рис 1
Таблица
|
Типоразмер насоса
|
L
|
l
|
l1
|
l2
|
l3
|
l4
|
B
|
b
|
b1
|
b2
|
b3
|
b4
|
H
|
h1
|
h2
|
h3
|
|
КМ80-50-200
|
793
|
301
|
100
|
70
|
178
|
193
|
360
|
265
|
212
|
70
|
254
|
320
|
420
|
160
|
200
|
160
|
|
КМ80-50-200а
|
713
|
282
|
350
|
216
|
258
|
310
|
132
|
|
Типоразмер насоса
|
D
|
D1
|
D2
|
D3
|
D4
|
D5
|
Dy1
|
Dy2
|
d
|
d1
|
d2
|
g1
|
g2
|
g3
|
g4
|
n
|
n1
|
a
|
|
КМ80-50-200
|
133
|
160
|
195
|
102
|
125
|
160
|
80
|
50
|
14
|
15
|
18
|
22
|
20
|
15
|
20
|
4
|
4
|
100
|
|
КМ80-50-200а
|
12
|
Устройство и схема разборки насоса КМ 80-50-200a
Рис 2
1. Пробка 2. Прокладка 3. Корпус насоса 4. Винт 4.1 Гайка 5. Шпилька 6. прокладка 7. Колесо рабочее 8. Прокладка 9. прокладка 10. Крышка корпуса 11. Шпилька 12. Набивка 13. Полукольца сальника 13.1 Кольцо сальника 14. Кольцо сальника 15. Шайба 16. Гайка 17. Фонарь 18. Шайба 19. Гайка 20. Болт 21. Втулка защитная 22. Отбойник 23. Шайба 24. Гайка 25. Электродвигатель
Устройство и работа КМ 80-50-200a
Устройство и схема разборки приведена на рисунке 2 и 3.
Электронасос состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке,
если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.
Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Все детали изготовлены из материала СЧ20.
Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря (материал СЧ20).
Рабочее колесо представляет собой отливку из чугуна СЧ 20 и закреплено на валу (материал сталь 35-ЗГП) шпонкой и винтом или гайкой.
Центробежное рабочее колесо насоса закрытое, состоит из двух дисков и имеет уплотняющие пояски, которые в паре с уплотняющими поясками корпуса насоса образуют уплотнение, служащее для уменьшения перетока жидкости из области высокого в область низкого давления.
Различают два типа насосов серии КМ 80-50-200a, отличающихся типом уплотнения вала.
В зависимости от типа уплотнения насос способен работать при разных температурах.
- Одинарное сальниковое уплотнение позволяет перекачивать жидкости с температурой до 85 градусов, и обозначаются буквой "С".
- Одинарное торцевое уплотнение обозначается цифрой "5", и позволяет перекачивать жидкости температурой до 105 градусов.
Максимальное давление на входе в насосы серии КМ составляет 3,5 атмосферы.
Преимущества КМ 80-50-200a
- корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
- компактность конструкции;
- отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шум
- доступная цена.
Особенности эксплуатации насосов КМ 80-50-200a
Эксплуатацию насосов типа КМ необходимо осуществлять, учитывая следующие требования:
- агрегат нужно устанавливать на фундаментной плите массой, превышающей более чем в 4 раза вес насоса;
- входной и выходной трубопроводы также требуют закрепления на опорах, чтобы не допустить передачу дополнительных нагрузок на фланцы насоса;
- подключение к электросети невозможно без помощи пускозащитной аппаратуры.
- Чтобы исключить опасность образования обратного потока при остановах, следует купить и установить на линии нагнетания обратный приемный клапан.
Насосы, входящие в состав агрегата, относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 (соответствует ISO международному стандарту ISO 2858-75"Насосы центробежные с осевым входом (номинальное давление 16 бар).
и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69 (ИСПОЛНЕНИЯ ДЛЯ РАЗЛИЧНЫХ КЛИМАТИЧЕСКИХ РАЙОНОВ).
Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.
Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007.
- ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров
- ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III
- ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I
Чтобы узнать окончательную цену продукции, необходимо оставить заявку.
Стоимость заказа рассчитывается индивидуально, исходя из объема и условий доставки.
Запчасти и ЗИП к насосу КМ 80-50-200a
Условная схема монтажа
Рис. 4

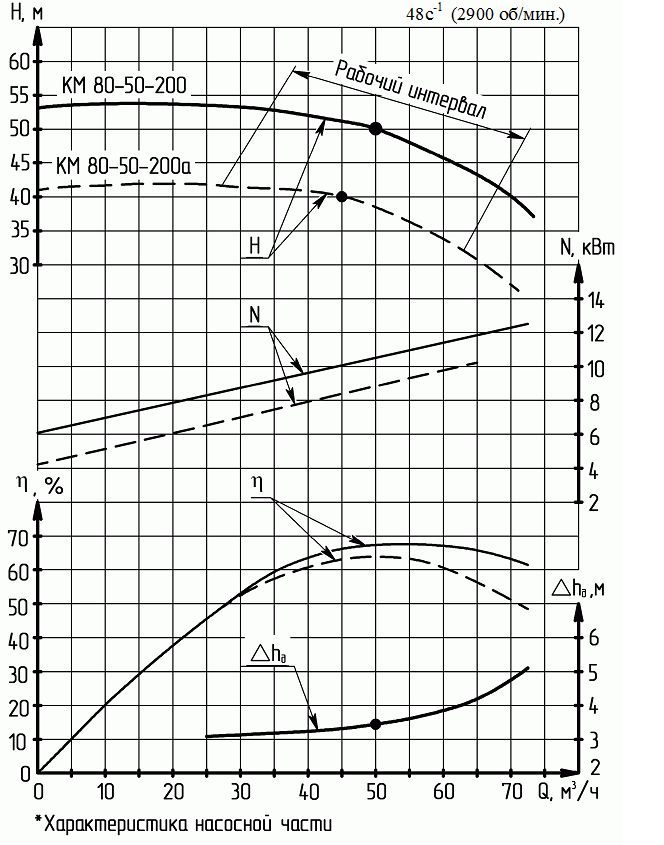

Гидравлическая характеристика насоса КМ 80-50-200a
Рис. 5
Расшифровка обозначения:
Насос КМ80-50-200а-С-У 3.1 ТУ 3631-216-05747979-2003,
где :
КМ – консольный моноблочный;
80 – условный диаметр всасывающего патрубка, мм;
50 – условный диаметр выходного патрубка; мм;
200 – условный диаметр рабочего колеса; мм
а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
С– тип уплотнения : Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
У – климатическое исполнение;
3.1 – категория размещения
