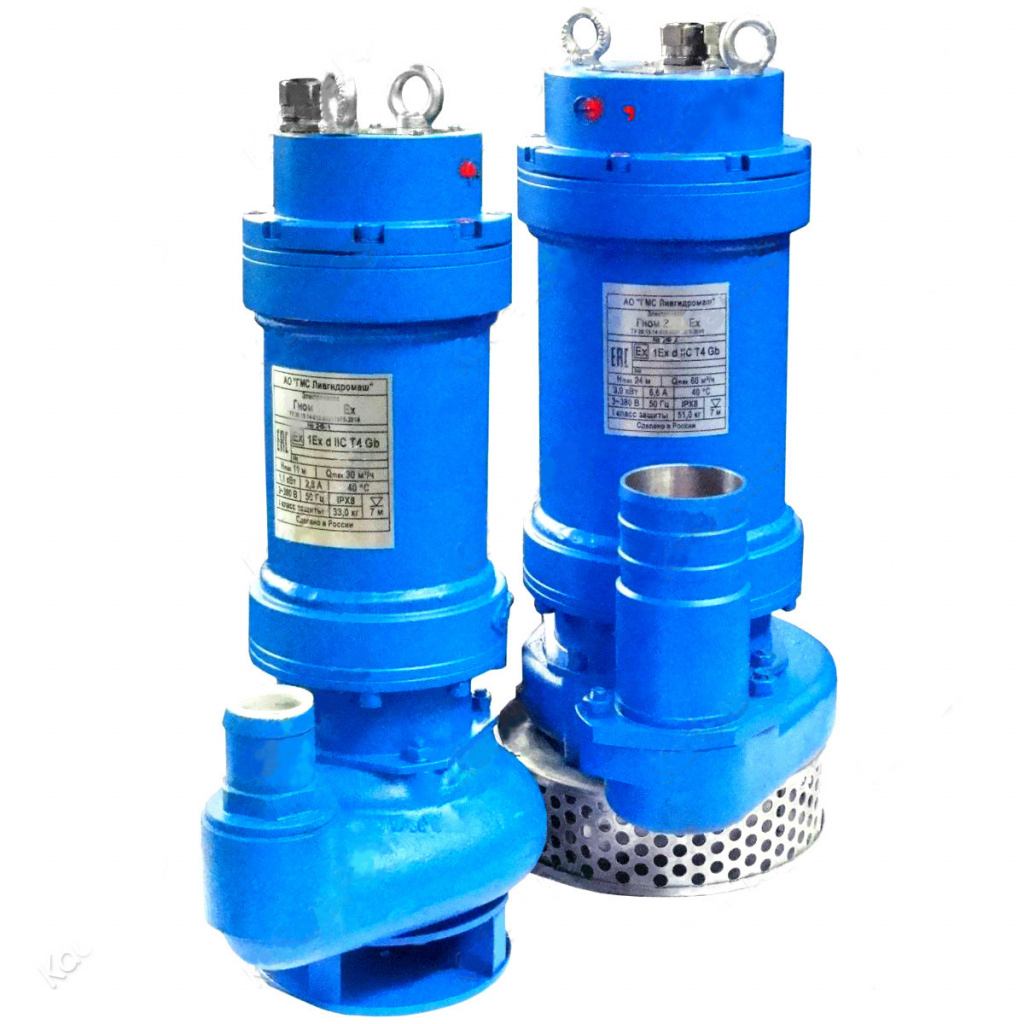

Насос ГНОМ 16-16Д с поплавком

Описание насоса ГНОМ 16-16Д с поплавком

Дренажный насос ГНОМ 16-16Д с поплавком входит в группу погружных агрегатов, рассчитанных на долгую работу без перегрева с прокачкой воды со следующими параметрами загрязнений:

• общая плотность жидкой среды может составлять 1100 кг/м³;
• наличие массовой доли посторонних включений — 10 %;
• максимально допустимая плотность механических частиц — 2500 кг/м³;
• предельный размер твердых частиц до 5 мм;
• три варианта температуры нагрева среды для конструктивных исполнений (без указателя — до 35ºС, с указателем «Тр» — до 60ºС, исполнение Ex взрывозащищенные – до 40ºС ).

Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.

При выборе насоса необходимо обратить внимание на его модель: ГНОМ 7-7, ГНОМ 6-10, ГНОМ 10-10, ГНОМ 16-16, ГНОМ 25-20, ГНОМ 40-25, ГНОМ 53-10, ГНОМ 50-25 и т.д., где первая цифра указывает на производительность в м3/ч, вторая — max напор в метрах.

Дренажные насосы ГНОМ, применение

Сфера применения изделий серии ГНОМ довольно широка:

• они перекачивают чистую водную среду и загрязненные водные смеси для нужд ЖКХ и прочих отраслей (строительство, сельское хозяйство);
• агрегаты ГНОМ способны отводить горячие стоки во время аварийных случаев на объектах;
• насосами ГНОМ оборудуют дренажные системы и водозаборные пункты;
• особенно эффективно указанное оборудование в режиме прокачки стоков, содержащих загрязнения нефтепродуктами;
• погружной насос гном можно купить для бытового использования (от функций полива и водоснабжения до очистки канализационных сетей).

Погружной насос ГНОМ, конструкция

Одноступенчатый дренажный насос ГНОМ — автономный переносной агрегат, который представлен двумя основными узлами: погружным двигателем асинхронного типа и центробежным насосом.

В конструкции данной серии насосов применяются рабочие колеса с открытым доступом и закрытого вида.

Уплотнительными деталями рабочих колес являются либо регулируемая диафрагма, либо кольца из армированной резины.

Чугун выбран в качестве материала для корпусных деталей и рабочих колес большинства электронасосов Гном; серия насосов 1Гном отличается использованием в качестве деталей корпуса особо прочной пластмассы.

Модели из всего ряда насосов с обозначенным индексом "Тр" имеют электродвигатели, заправленные трансформаторным маслом. Во всех других типах насосных двигателей применяется сухая обмотка.

Чтобы двигатель оставался герметичным, предусмотрен торцевой тип его уплотнения, установлена манжета, предусмотрена разделительная камера (масляная).

Площадь днища электронасоса позволяет его эксплуатацию без риска опрокидывания или внезапного сдвига.

Технические характеристики насоса ГНОМ обеспечивают его функционирование после спуска на глубину в течение продолжительного времени.

Для изделий с однофазным типом двигателя обеспечивается защита от короткого замыкания или перегрузок — предусмотрен выключатель, который автоматически отключает питание электросети.

Если насос извлечен после откачивания жидкости с примесями, его проточную часть нужно промыть, запустив на несколько минут работы в чистую воду.

Насос для грязной воды ГНОМ, преимущества

• Способность насосной части прокачивать жидкости вместе с механическими примесями.
• Расчет прочности корпусных деталей позволяет не допустить их деформацию и разгерметизацию при грубом обращении с насосом.
• Улучшенные показатели конструктивной надежности агрегатов за счет применения торцевых уплотнений.
• Нет необходимости контролировать рабочие параметры во время эксплуатационного срока электронасоса.
• Минимальное вредное воздействие на людей: явление вибрации и фактор шума отсутствуют, благодаря погружному характеру установки насоса на глубину.
• Возможность приобрести подходящий по габаритам и производительности насос Гном по цене ниже среднерыночной.

Технические характеристики насосов ГНОМ

• номинальная подача — от 6 м3/ч до 100 м3/ч;
• напор — от 6 м до 25 м;
• частота вращения — 1500 и 3000 об/мин;
• КПД — 30-50%.
• параметры электропитания: величина тока 2А – 16А, сетевое напряжение по выбору: 220В/380В;
• допускаемый уровень погружения — на глубину 7 м , где внешнее давление жидкости не превышает 1 МПа.
• временной показатель ресурса эксплуатации до необходимости капитального ремонта составляет, в среднем, 6000 часов.

Расшифровка насосов ГНОМ

Насос 1Гном 6-10Д 220В

• 1 — модификация с пластмассовым корпусом;
• Гном — наименование модели;
• 6 – номинальная подача, м³/ч;
• 10 – номинальный напор, м;
• Д – поплавковый датчик уровня;
• в данном примере отсутствует обозначение температурного режима – следовательно может перекачиваться холодная вода, прогретая до 35ºС, для горячей воды следует купить насос Гном с маркировкой «Тр»)
• 220В — напряжение сети.

Насос Гном 16-16 Ех

• Гном – торговое наименование
• 16 – номинальная подача, м³/ч;
• 16 – номинальный напор, м;
• Ex – взрывозащищенное исполнение.

Насос Мини Гном 7-7Д

• Мини - модификация, Мини - насосы на малые напоры/подачи, 1 - пластиковый корпус насоса
• Гном – торговое наименование
• 7 – номинальная подача, м³/ч;
• 7 – номинальный напор, м;
• Д – с поплавковым выключателем (с датчиком уровня), без обозначения – без поплавкового выключателя (без датчика уровня);
• Тр – для воды температурой до 60 ºС , без обозначения – для воды температурой до 35 ºС.



ГОСТ





•
  ГОСТ 20763-85. Электронасосы центробежные погружные для загрязненных вод. Основные параметры



•
  ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров



•
  ГОСТ 31840-2012. Насосы погружные и агрегаты насосные. Требования безопасности



•
  ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III



•
  ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I
