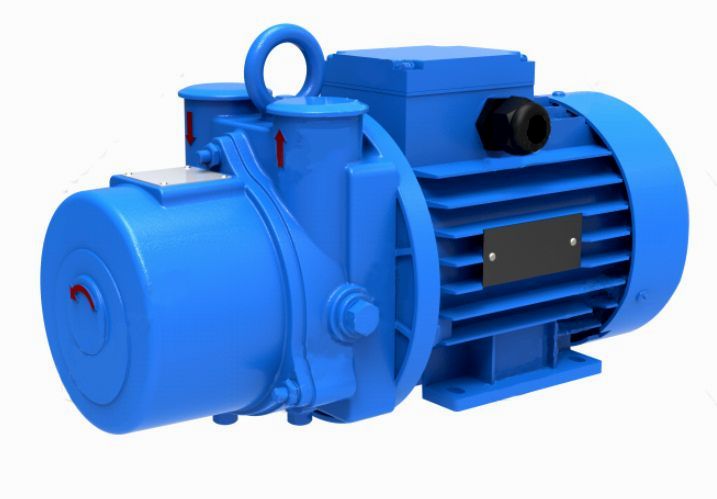

Вакуумный насос 2ВВН 1-0,8

Назначение
Насос вакуумный водокольцевой типа ВВН предназначен для создания вакуума в закрытых аппаратах. Он создается путем отсасывания воздуха или неагрессивных газов и парогазовых смесей, которые очищены от капельной влаги и могут работать на воздухе и в воде или неагрессивных газах, парах и жидкостях.

Насосы не требуют очистки поступающего газа, а также допускают попадание в машину жидкостей вместе с поглощаемым газом. Из-за конструкции, оптимальных эксплуатационных характеристик, лёгкости в использовании оборудование имеет обширный спектр сфер применения. К ним относятся:
• Химическая промышленность;
• Деревообрабатывающая промышленность
• Металлургия
• Машиностроение
• Пищевая промышленность
• Оптика
• Медицина
• Сельское хозяйство
• Наука
• Производство строительных материалов
• Криогенная техника

В некоторых отраслях промышленности водокольцевое вакуумное оборудование используется как единственно приемлемое. Распространённая сфера применения - обеспечение противопожарной безопасности на объектах добычи нефти и газа. Также устройства используются на тепловых электростанциях, что уменьшает расход воды. Широкий спектр применения водокольцевых насосов создаёт необходимость в увеличении масштабов их производства. Насосы и агрегаты ВВН относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69. Насосы ВВН производятся в соответствии с ТУ 3648-276-05747979-2005, ТУ3648-236-05747979-2004 (ГМС Ливгидромаш), ТУ4741-002-24014969-2003 (Пензагрореммаш). Условное обозначение насосов типа ВВН. Насос (агрегат) ВВН 1-3 УХЛ4 (ГМС Ливгиромаш).

КОНСТРУКЦИЯ

Конструкция вакуум-насоса включает в себя насос, соединенный с электродвигателем посредством упругой муфты, закрытой защитным кожухом, установленным на горизонтальной плите; и водоотделитель, закрепленный на фланце нагнетательного патрубка машины. Насос ВВН представляет из себя машину простого действия с боковым всасыванием и осевым нагнетанием. Принцип действия основан на механическом всасывании и выталкивании газа вследствие изменения объема рабочей полости. Насос состоит из крышки, корпуса, диска, кронштейна и вала. Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания. Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе. Диск крепится на валу при помощи шпонки. В осевом направлении диск может свободно перемещаться по валу, чем обеспечиваются равномерные торцовые зазоры между крышкой и корпусом. Диск изготовлен из бронзы. При вращении диска вода, увлекаемая лопатками, под действием центробежных сил отбрасывается к периферии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разряженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе насоса. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасывается в нагнетательный патрубок насоса. Электронасос ВВН1-1,5 и насосные агрегаты ВВН1-3 и ВВН1-0,75 имеют сальниковое уплотнение вала. Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны электродвигателя).

Особенности/преимущества: возможность откачивать воздух и газы с механическими примесями; отсутствие быстроизнашивающихся деталей; оптимальные габаритные размеры; сниженные уровни вибрации и шума; сокращенное время на ремонт насоса за счет использования сальниковой набивки на основе терморасширенного графита и торцовых уплотнений; минимальная чувствительность к грязи; значительный моторесурс; упрощенная конструкция.

ГОСТ

•
  ГОСТ 17335-79 Насосы объемные. Правила приемки и методы испытаний
