Описание консольно-моноблочного линейного насоса КМЛ2 50/180
Циркуляционный линейный насос КМЛ2 50/180 - это агрегат, который предназначен для использования в промышленной сфере и жилых помещениях, которая питается от сети 380В, 50Гц.
Агрегаты КМЛ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) непосредственно в системы циркуляции теплоносителя. Используется для перекачивания воды и жидкостей, схожих с водой по вязкости, плотности и химической активности, в системах водоснабжения, теплоснабжения и пожаротушения.
Консольные моноблочные линейные насосы этого типа, относятся к центробежному динамическому насосному оборудованию.
Параметры воды, перекачиваемой консольным моноблочным линейным насосом КМЛ
- температура: 0°C - 115°C;
- водородный показатель: 6-9,5 pH;
- количество механических примесей не более 0,1% по объему;
- размер частиц максимально 0,2 мм;
- содержание абразивных и длинноволокнистых включений не допускается.
Насосы, входящие в состав агрегата, относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 (соответствует ISO международному стандарту ISO 2858-75 "Насосы центробежные с осевым входом (номинальное давление 16 бар).
и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69 (ИСПОЛНЕНИЯ ДЛЯ РАЗЛИЧНЫХ КЛИМАТИЧЕСКИХ РАЙОНОВ).
Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.
Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007.
- ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров
- ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III
- ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I
- Присоединительные размеры фланцев по ГОСТ 12815-80
Чтобы узнать окончательную цену продукции, необходимо оставить заявку.
Стоимость заказа рассчитывается индивидуально, исходя из объема и условий доставки.
Применение циркуляционного насоса КМЛ2 50/180
Насосы КМЛ применяются в коммунальном хозяйстве - для обеспечения циркуляции воды в системах теплоснабжения и горячего водоснабжения зданий и сооружений.
На промышленных предприятиях - обеспечивают циркуляцию в системах водоснабжения.
На объектах теплоэнергетики используются для обеспечения циркуляции в системах теплоснабжения.
Также насосы КМЛ используются:
- в установках деаэрации;
- в установках химводоочистки;
- в котельных различной мощности;
- для подачи воды в очистных сооружениях нефтебаз и АЗС;
- для поддержания давления в системах пожаротушения;
- в теплоузлах и водонапорных башнях;
- в системе обслуживания бассейнов и ледовых площадок;
- в бытовой и промышленной сферах.
Конструкция линейного насоса КМЛ2 50/180
- Корпус насоса 1 (рисунки 3 и 2) представляет собой чугунную отливку,
в которой выполнены спиральная камера, опорная площадка, входной и выходной патрубки. Корпус насоса имеет исполнение «в линию» - входной и выходной патрубки расположены в одной линии и имеют одинаковые фланцы.
Присоединительные размеры фланцев по ГОСТ 12815-80, исполнение 1. В корпусе установлено кольцо уплотняющее 3 для организации щелевого уплотнения между всасывающей и нагнетательной полостями.
- Корпус насоса соединен с фланцем электродвигателя при помощи фонаря 4.
- Рабочее колесо 2 – центробежное, одностороннего входа, закрытого типа с пространственными лопатками установлено на валу электродвигателя 12 и крепится болтом-обтекателем 9, зафиксированным от отвинчивания стопорной шайбой 10. Рабочее колесо разгружено от действия осевых сил радиальными лопатками на несущем диске колеса (импеллером).
- Уплотнение вала – сальниковое (рисунок 2), размещено в фонаре 4 и установлено на защитной втулке 6, выполненной из нержавеющей стали. Допускается применение покупного торцового уплотнения (рисунок 3), которое размещено в корпусе уплотнения 5, устанавливается на защитной втулке 6, выполненной из нержавеющей стали.
В фонаре 4 (рисунок 3) и в корпусе уплотнения 5 (рисунок 3) ввернуты два штуцера 25, закрытые заглушками для подвода и отвода затворной и охлаждающей жидкости. Сальниковое и торцовое уплотнения также, как и рабочее колесо 2 установлено на валу электродвигателя 12.
- Подшипниковые узлы электродвигателя воспринимают радиальную и неуравновешенную часть осевой нагрузки, возникающие в электронасосе.
- Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны привода) и указано стрелкой, расположенной на корпусе электронасоса.
- В нижней части корпуса 1 имеется отверстие М12х1,5, закрытое пробкой 26 для слива остатков перекачиваемой жидкости.
Электронасос состоит из центробежного консольного моноблочного линейного насоса и фланцевого электродвигателя.
Рабочее колесо – центробежное, одностороннего входа, закрытого типа с пространственными лопатками установлено на валу электродвигателя и крепится болтом-обтекателем, зафиксированным от отвинчивания стопорной шайбой. Рабочее колесо разгружено от действия осевых сил радиальными лопатками на несущем диске колеса (импеллером).
Уплотнение вала – сальниковое, размещено в фонаре и установлено на защитной втулке, выполненной из нержавеющей стали. Допускается применение торцового уплотнения.
Особенности/преимущества центробежного насоса КМЛ2 50/180
- расположение входного и выходного патрубка исполнения «Inline» позволяет монтировать электронасос на трубопроводе;
- низкий уровень вибрации и шума;
- различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
- применение сальниковой набивки из современных материалов на основе терморасширенного графита и торцовых уплотнений проверенных производителей значительно сокращает время на обслуживание и ремонт насоса;
- удобство ремонта. Снятие электродвигателя производиться без демонтажа корпуса насоса от трубопровода.
Запчасти и ЗИП к насосу КМЛ2 50/180
Срок службы электронасоса
Таблица 4
показатель
|
значение
|
Средний ресурс до капитального ремонта, ч, не менее
Наработка на отказ, ч, не менее
Назначенный срок службы, лет, не менее
Среднее время восстановления, ч, не более
Коэффициент готовности, не менее
|
40000
10000
10
8
0,999
|

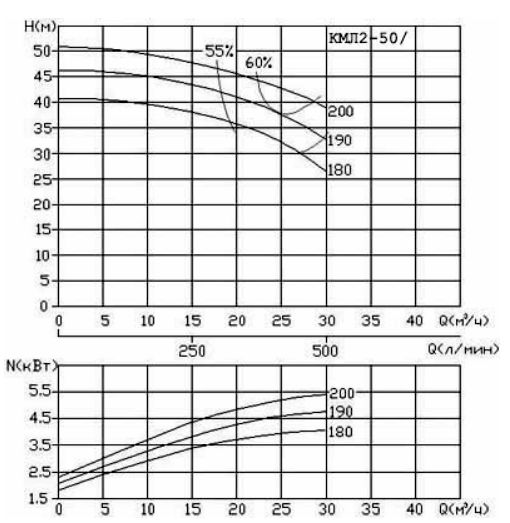

Гидравлическая характеристика насоса КМЛ2 50/180
Рис. 5
Расшифровка обозначения насоса
Условные обозначения:
насос КМЛ2 50/180 У3.1 ТУ3631-206-05747979-2002
где:
КМЛ- консольный, моноблочный, линейный
2-модификация
50 - диаметр патрубка, мм
180 - номинальный диаметр рабочего колеса, мм
2 - условное обозначение числа оборотов электродвигателя, "2" при 2900 об/мин, "4" при 1450 об/мин.
У – климатическое исполнение
3.1 – категория размещения
«а» или «б» - уменьшенный диаметр
«л» или «м» -увеличенный диаметр
т – торцовое уплотнение.
ТУ3631-206-05747979-2002 – технические условия исполнения
